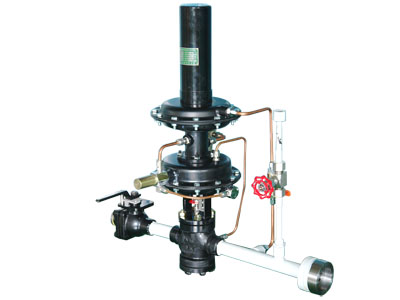

QTGF-DQ-II型 轻风固封系统

简介

(轻风固封)反应釜安全环保调压系统,利用惰性气体(如氮气﹑氩气)等,将压力设定到适当值,以达到压制挥发性介质与设备外界隔离的目的。该系统控制,完美结合了稳压﹑泄压﹑及定压排放等功能。新型固封系统的设计,即满足反应罐内填充适量惰性气体外,又弥补了由于物料闪蒸时,所导致惰性气体被排放,而未能及时进行补充,从而带来的安全隐患。

示意图:

轻风固封系统

主要技术参数及性能指示

公称通径DN(mm) 25 32 40 50
阀及零部件直径(mm) 5 6 7 8 10 12 15 20 25 32 40 50
额定流量系数KV 0.2 0.32 0.5 0.8 1.8 2.8 4.4 6.9 11 20 30 48
额定行程L(mm) 8 10 14
流量特性 快开
公称压力PN(MPa) 1.6
被调介质温度(℃) ≤80
调节精度(%) ±5%
允许泄漏等级 标准级:Ⅳ(GB/T4213-92) 严密型:Ⅵ级(GB/T4213-92)

系统零件型号:

零件名称 型号
1.过滤器 Y-TLE-16
2.截止阀 Q41FWB-16
3.固封单元 FT4113-16B
4.供压交换单元 SQJH-16B
5.压力表 YN60ZT
6.截止阀 --------
7.取压器 YCQ-16K
8.定压器 YCD-16K
9.截止阀 --------
10.泄压阀 ZVXM-16K

材质:

零件名称 材料
管道 304
304/316
膜片 胶+F4
密封件 聚四氟乙烯
紧固件 304
取压管 304
过滤器 304

安装:

(1)安装前,检查整机零件是否缺损或者松动,对管道应进行清洗,介质流向应与阀体箭头指向一致。

(2)为便于现场维修与操作,四周应留有适当的空间。

(3)阀门应正立垂直安装在水平管道上,阀体与管道的法兰连接,要注意轴度,并应安装在环境温度不超过-25~55°C的场合使用。

使用:

(1)开启固封系统前端入口截止阀(示图:2),使介质缓慢流入固封系统管道内

(2)打开与反应釜连接处的供﹑(示图:6﹑9 )两个截止阀

(3)在惰性气体进入釜内的同时,可向釜送入物料

(4)反应结束后,出料前,先将(示图:6﹑9 )开启状态的供﹑泄截止阀关闭,以免出料时高压气体倒灌,导致固封系统工作膜片损坏

型号编制

公称通径
【供】 【泄】
15 25
20 32
25 40
32 50

□Q-微压控制类别

□T-调节控制

□G-固定循环形式

□F-密封压制

□DQ-氮气 □YQ-氩气

□ I-一个泄压设定点 □ II-一个泄压设定点﹑一个定压点

公称压力(MPa)
16 1.6

:15/32QTGF-DQ-I-16 表示:供压单元为DN15的公称通径,泄压单元为DN32的公称通径,微压控制类,调节控制型,压制挥发,氮气保护,一个供压设定点一个泄压设定点状态,公称压力1.6MPa的系统。
