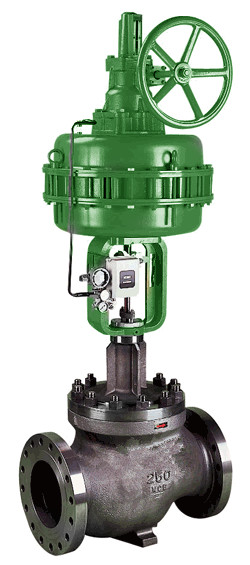

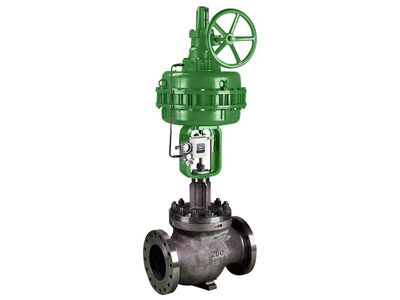

CV3000系列(ZXM型)大口径气动薄膜套筒调节阀
尺寸规格范围: DN100~DN450
压力等级范围: PN1.6~PN6.4Mpa

ZXM型系列气动薄膜套筒调节阀

产品说明:
    ZXM型系列气动薄膜套筒调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。

本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN100~450。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或V级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

产品特点:

1、顶导向单座调节阀,结构紧凑,部件少、易维修。
2、金属阀芯适用多种工作场合,达IV级泄漏标准,ZXMQ型软密封结构阀芯达V级泄漏标准。

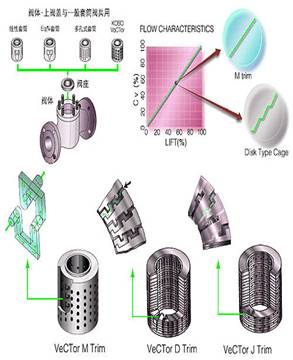

3、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
4、可调范围大,固有可调比为50。
5、执行机构采用多弹簧结构,高度减少30%、重量减轻30%。
6、ZXMV型波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。
7、ZXMJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。

零件材料:

阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
软密封阀芯:增强聚四氟乙烯
填料:聚四氟乙烯,柔性石墨
波纹管:1Cr18Ni9Ti
垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖:A3
波纹膜片:丁晴橡胶夹增强涤纶织物
弹簧:60SIMN
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13
执行机构
型    式:多弹簧式薄膜执行机构
         ZP280B/K,ZP400B/K,ZP600B/K,ZP1000B/K
阀 作 用:正作用,反作用
膜片材料:丁腈橡胶夹增强涤纶织物
弹簧量程:20~100KPa,40~200KPa
          80~240KPa
供气压力:0.14~0.4MPa
信号接口:内螺纹M16×1.5(M10×1)
环境温度:-30℃~+70℃
附    件(根据要求配置)
定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其它
