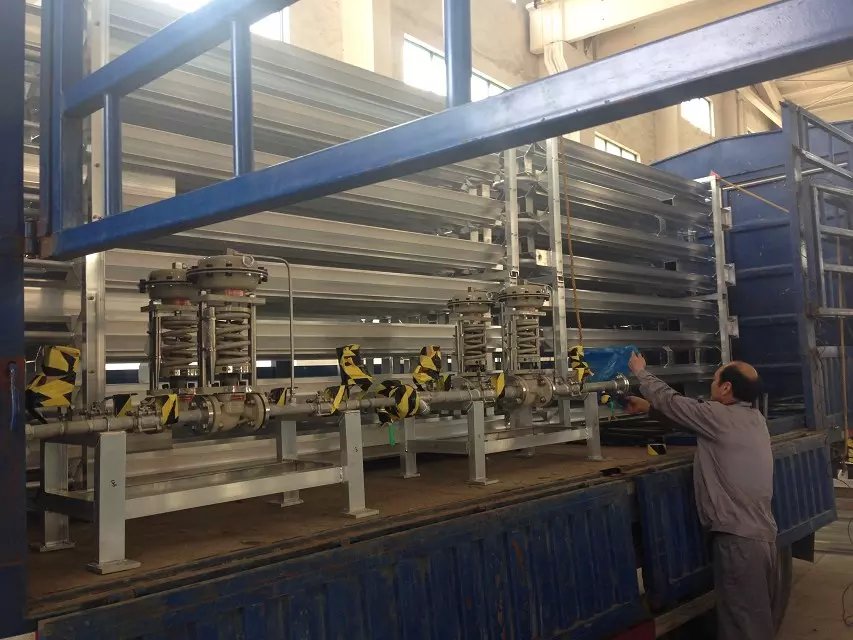

双回路减压装置

■主要应用范围
医用,实验室,特种,氮气,液化气等工业气体汇流排,充灌排,气瓶集装格。
各种工业气体,管路阀门,钢瓶阀门及配件,不锈钢四氟高压金属软管,低温液体阀门及波纹管。氧气,液化气等气瓶除锈机,瓶阀装卸机,回收,气密性测试等全套钢瓶检测设备。各种氧压机,空压机配件,各种二手钢瓶气体设备回收,各种型号空温式汽化器(O2,N2,Ar,CO2,LNG)等储槽系列产品,代抽真空业务。 优质溶剂型化工,电力。
■描述
ZTY型自力式调压阀组以一台(单路)或二台(双路)自力式压力调节阀为主体,配以安全阀、手动球阀、过滤器、旁路手动阀、压力表等组成一套完善的调压系统。
ZTY型 自力式调压阀组以一台(单路)或二台(双路)自力式压力调节阀为主体,配以安全阀、手动球阀、过滤器、旁路手动阀、压力表等组成一套完善的调压系统。它不需要任何外加能源,利用被调介质自身能量而实现自动调节的调压阀组。该系统最大特点,能在无电、无气的场所工作。既节约了能源,而压力设定值在运行中可随 意调整。因而它广泛应用于石油、深冷、电子、化工、电力、冶金、天然气、食品等各种燃气门站、区域调压和气体、液体的调压场合。
按照用户不同要求设计的调压阀组,以ZZYP(ZZYM)型自力式压力调节阀或是ZZYP-16BⅡ型带指挥器自力式压力调节阀等为主阀,配以其他阀门和仪表,组装成单路、双路和多路系统调压阀组,该系统还可配置不同的调节阀进行流量和温度调节。
■主要技术参数、性能指标
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数Kv | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | 630 | 900 |
流量范围(Nm3/h)适用于N2/Ar/CO2 | 300~600 | 450~1200 | 650~2000 | 950~3000 | 1300~4000 | 1600~5000 | 2000~6500 | 2500~7000 | 7000~10000 | ||||
公称压力(MPa) | 1.6 2.5 4.0 6.4 10.0 | ||||||||||||
压力分段范围(KPa) | 15~80、50~200、150~500、350~700、550~1000、800~1400 | ||||||||||||
1000~1600、1400~2000、1700~2500、2200~3000 | |||||||||||||
流量特性 | 快开 | ||||||||||||
调节精度(%) | ±5% | ||||||||||||
使用温度(℃) | ≤350℃ | ||||||||||||
允许泄漏量 | 软密封 | 零泄漏 | |||||||||||
硬密封 | 10-4×阀额定容量 | ||||||||||||
减压比 | 1.25~10 |
注:流量范围仅作参考,具体根据压差而定.
■安装与使用
1、安装地基尺寸及外形尺寸表 单位:mm
公称通径DN(mm) | 20~32 | 40~50 | 65~100 | 125~200 | |
H(也可按用户要求定制) | 610 | 620 | 820 | 1250 | |
L | 单路 | 1430 | 1610 | 2600 | 2910 |
双路 | 1430 | 1610 | 2600 | 2910 | |
L0 | 单路 | 1147 | 1340 | 2277 | 2520 |
双路 | 1147 | 1340 | 2277 | 2520 | |
B | 单路 | 300 | 400 | 580 | 750 |
双路 | 380 | 470 | 650 | 850 |
■安装使用时注意事项
a. 安装前应除去管路中异物,安装后用常温水进行试运。
b. 安装时,支架及阀体上的箭头方向与管路中流体方向相同。
c. 为便于现场维修及操作,调压阀组四周应留有适当空间。
d. 调压阀组应安装在环境温度不超过-25℃~+55℃的场合。
e. 调压阀组投入运行后,一般维护工作量很小,平时只要观察阀组前后压力值是否符合工艺所需值要求即可。
f. 为保证生产过程能安全、正常运行,调压阀组已设置旁路,旁路在阀组正常工作时处于关闭状态。调压阀组正常维修时,旁路打开仍可进行生产。
■主要零件材料表
序号 | 零件名称 | 材料 |
1 | 支架 | 碳钢喷漆 |
2 | 钢管 | 304、316、316L |
3 | 安全阀 | CS、304、316、316L |
4 | 压力表 | 氧气压力表、全不锈钢压力表 |
5 | 针形阀 | 304、316、316L |
6 | 过滤器 | CS、304、316、316L |
7 | 自力式压力调节阀 | CS、304、316、316L |
8 | 手动球阀 | CS、304、316、316L |
9 | 排污阀 | 304、316、316L |
10 | 锻打法兰 | 304、316、316L |
