  在前面的文章中,我们了解了自力式调节阀的选型注意六要点,知道自力式调节阀主要应用在被控参数一旦调定后不经常改变(调整)的场合,而被控参数经常改变(调整)的场合应使用气动或电动调节阀。本文接着来学习伯努利方程式对于研究调节阀工作原理的意义。

  流体在管道中流动时,总压头的各部分是会发生变化的,当管道直径变化时,静压头和速度压头也随着变化,而当管道倾斜时,流体在管道各个点上的几何压头也在改变着,那么,流体的总压头有没有改变呢?

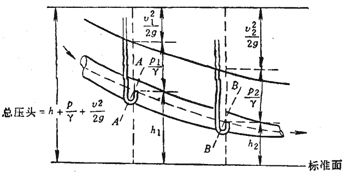

理想流体的泊努力方程式图解

  如图所示,有一条由高到低的管道,流体由高处沿倾斜管道流动,如果我们在管道上取两个横断面A-A和B-B来研究流体的流动,就可发现以下情况。

  当流体流到A-A断面时,由于A-A断面的位置比B-B断面的位置高,因而几何压头比流至B-B断面时大。当流体流到B-B断面时,由于B-B断面的位置比A-A断面低,几何压头小了,但由于流速增大的关系,速度压头却增高了,从图上可以看到,在理想流体的情况下,流体的总压头始终是相等的,用公式表示就是:

  这个公式就叫做伯努利方程式,气动调节阀用文字表示就是:当理想流体作稳定流动时,管道上任一断面的总压力头不变。伯努利方程式对于研究调节阀工作原理具有非常重要的意义。

  杭州富阳瑞庾阀门有限公司专业致力于自动化控制仪表阀门事业。我们的主要产品种类有:自力式调节阀、气动调节阀、电动调节阀、气动球阀、V型调节球阀、气动切断阀、大口径控制阀、自力式调压装置、远程控制系统产品等等。重点产品有自力式压力调节阀,自力式调节阀,自力式蒸汽调节阀,自力式蒸汽压力调节阀等等。
